Yüksek kapasiteli Buhar Jeneratörü

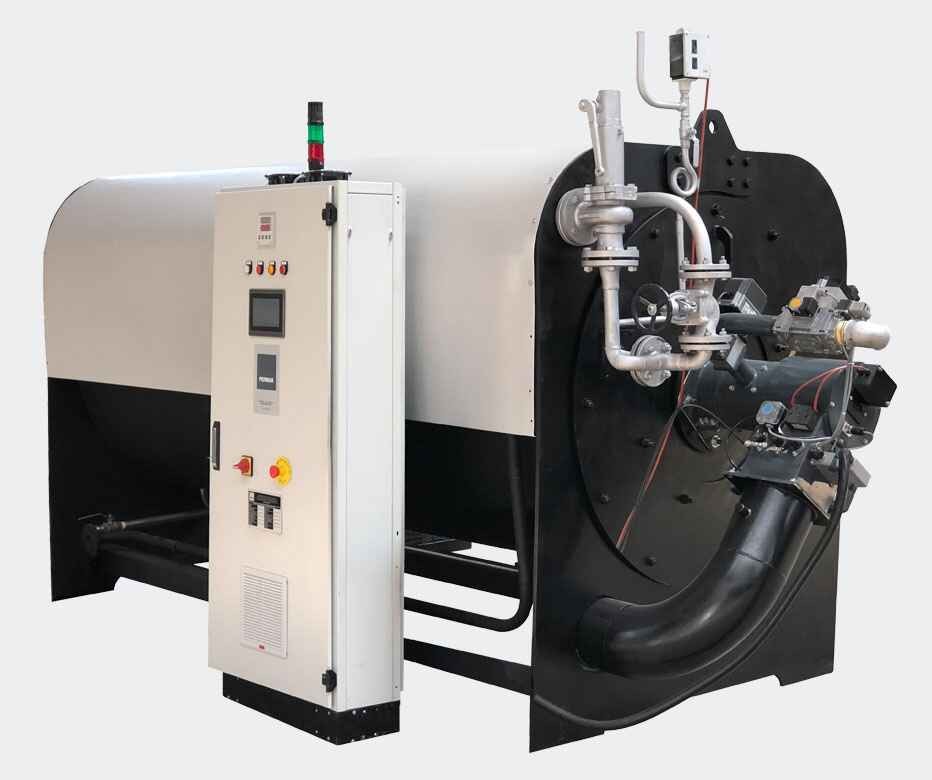

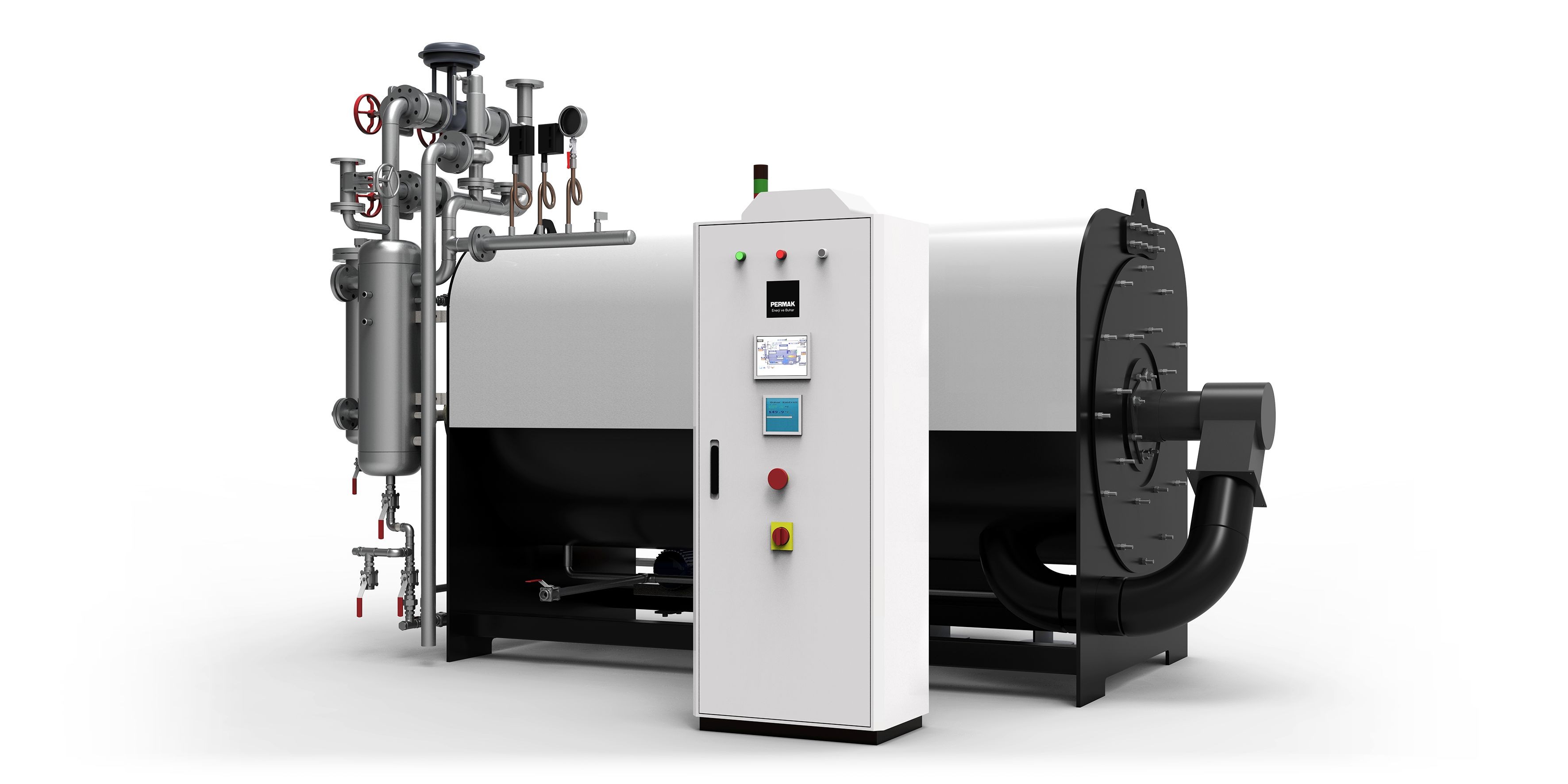

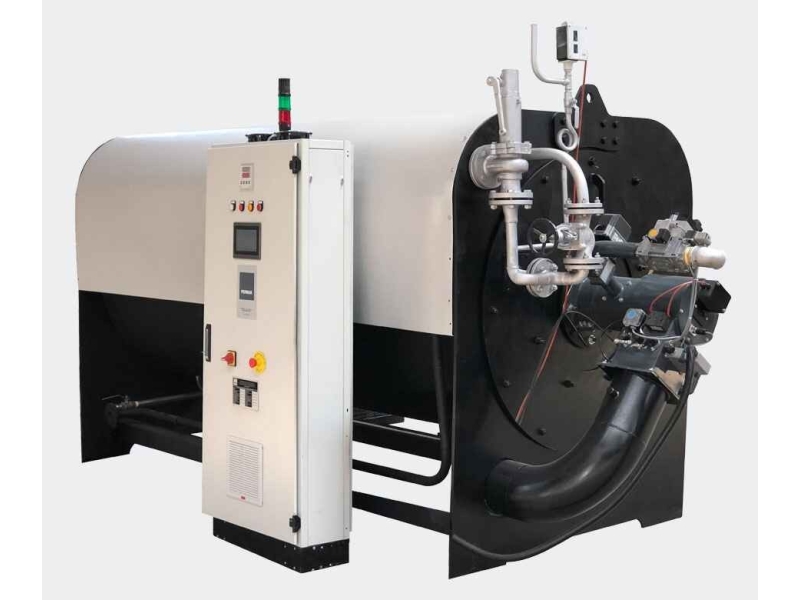

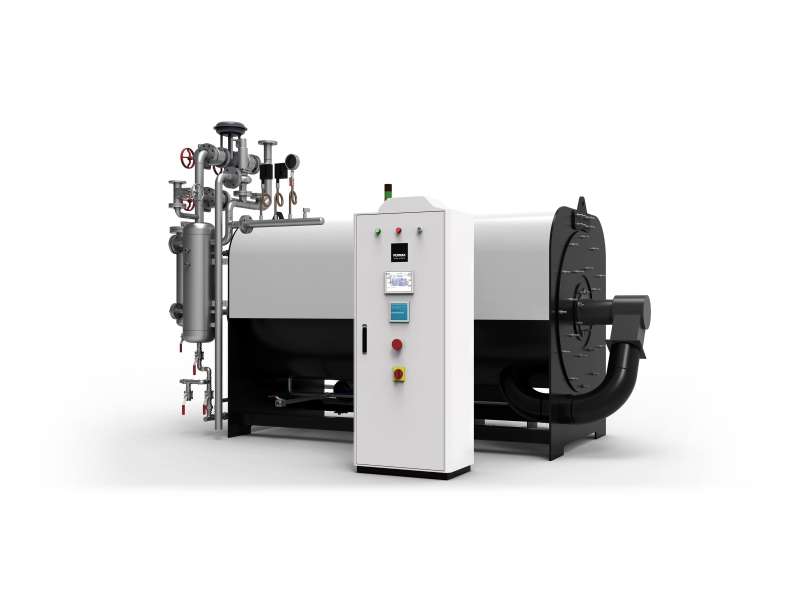

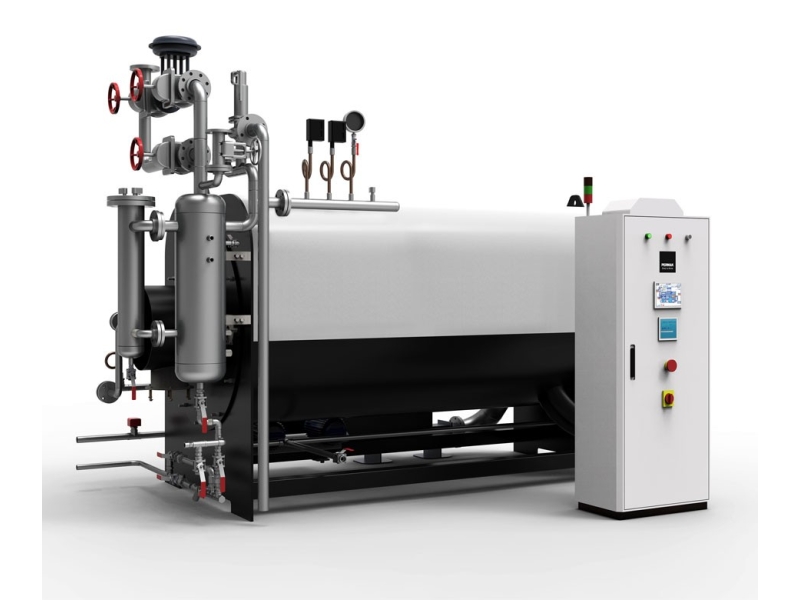

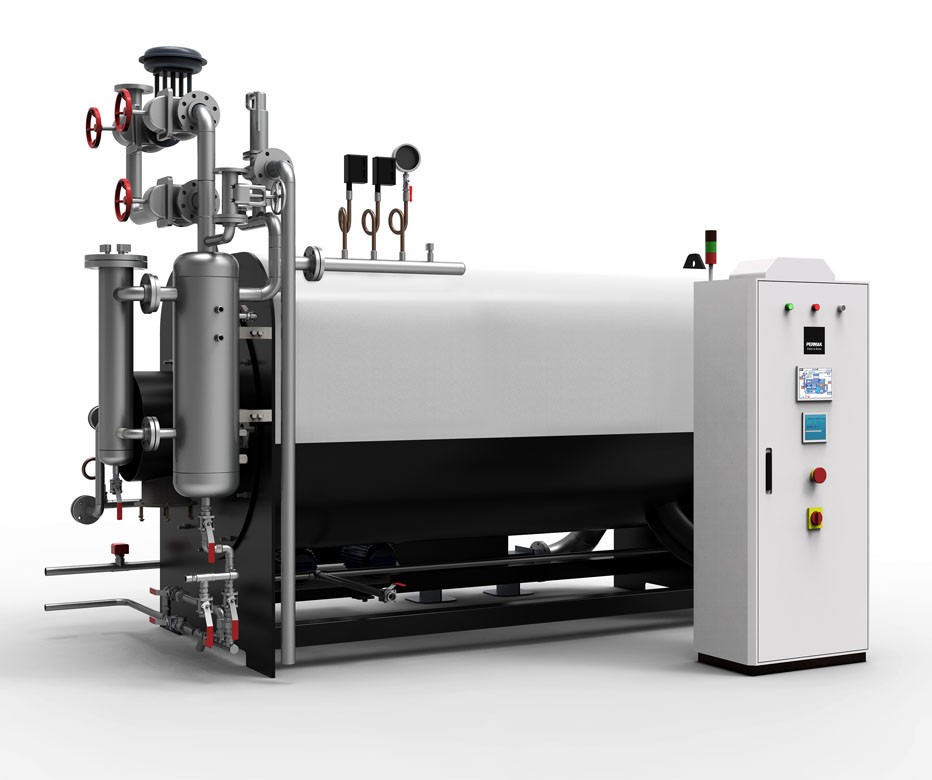

Yüksek Kapasiteli Buhar Jeneratörü

H Serisi

Buhar Jeneratörü
KATALOĞU İNDİR

  • 2.000-4.000 kg/sa. kapasite aralığında, 10-16 bar buhar çalışma basınçlarında, gaz ve/veya sıvı yakıtlı olarak çift serpantinli yapıda üretilmektedir. Tüm ölçü, kontrol ve emniyet armatürleri uluslararası standartlarda bilinen markalardan seçilmiş ve hemen hemen tamamı yedeklenmiştir. Ünitelerin bazı teknolojik üstünlükleri aşağıda özetlenmiştir.
  • 97/23EC Normlarına uygun P kalite saç ve boru kullanımı ile tasarlanmış Ağır Hizmet Tipi Konstrüksiyon.
  • Basınçlı Kap ve Ruhsat yönetmeliklerine uygun, düşük su hacimli Tam Emniyetli Yapı.
  • Permak Fail Proof Ek Emniyeti için tüm kontrol elemanlarının yedeklemeli (çift) kullanıldığı Güvenli Tasarım. (Çift Mekanik Emniyet Ventili, Çift Basınç Presostatı, Çift Sıcaklık Transmitteri.)
  • Özel yazılımla tüm proses parametrelerinin sisteme dahil edilebildiği PLC Kumandalı Tam Modülasyonlu (1/10-10/10; Brülör, Harici Fan ve Pompa Kumandalı) Otomatik Çalışma Sistemi.
  • Buhar Kalitesini koruyan, su sürüklenmesini ve jeneratörün bayılmasını önleyen, ünitelerde tam otomatik start stop işlemlerinin yapılmasını sağlayan Oransal Kontrollu Pnömatik Çıkış Vana Modülü.
  • İş başlangıcında sistemin otomatik rejime girmesini sağlayan PLC Kontrollu Pnömatik Start Vana Grubu.
  • İş bitiminde otomatik olarak (programlanabilir) Dip Blöf işleminin gerçekleşmesini sağlayan Selonoid Vana Grb.
  • Yüksek verim sağlayan Çift Ana Serpantin ve Ek Baca Gazı Hattı Ön Isıtma Serpantin’li Geliştirilmiş Tasarım. (Verim˃91,5% ort., Baca Gazı Sıcaklığı˂250°C, Baca O2˂3,5%, Baca NOx˂60 ppm.)
  • Yanma Havasının, Çift Ceketli dış cidarda ön ısıtılması ile sağlanan Enerji Tasarrufu ve Minimum Isıl Radyasyon. (Thava˃80°C, Verim Artışı: +1,6:1,8%.)
  • Buhar Jeneratörleri için yanma hücresi ve serpantin grubu ile orantılı özel alev boyu ile tasarlanmış harici fanlı, Beck Tipi Brülör Grubu. (Flam)
  • Serpantin içi su seviyesini ve sıcaklığını sürekli ölçerek tüm sistemi koruyan, dörtlü seviye elektrod kontrollu Ek Tum Modülü.
  • Yüksek basınçlı su beslemesi için çift ünite olarak tasarlanmış, özel durumlarda ekonomik şekilde yedeklenebilir Triplex Pompa Grubu.
  • Besi Suyu kalitesini ölçerek uygun olmayan şartlarda sistemi korumaya alan İletkenlik Kontrol Modülü obsiyonu.
  • Tüm elektrik ve elektronik elemanlarının uluslararası standartlarda bilinen markalardan (Schneider & Siemens) seçildiği Kompakt Elektrik Panosu.
  • Yardımcı Donanımlarla Komple Sistem temin ve kurulum avantajı. (Besisuyu Tankı, Ara Basınç Pompası, Su Yumuşatma&RO, Flash Buhar Eşanjör, Dozaj Ünitesi, Blöf Mixer vb.)
  • Talep durumunda tüm donanımların bir Platform veya Container içine monte edildiği “Paket Sistem” seçeneği.
  • TÜV, TSEK, Gazmer Kalite Belgeleri. Ek SIL&PL Özel Kalite Sertifikasyon obsiyonu.

Yüksek kapasiteli CPU ve 7” Dokunmatik Ekran kullanımı ile sağlanan Benzersiz Proses Takibi ve Kullanım Kolaylığı.
Yanma havasının çift ceketli gövdeden geçirilerek ön ısıtılması ile sağlanan Ek verim (1,6-1,8%) artışı ve yanma havasının doğal izolasyon özelliği ile asgariye düşürülen Gövde Isı Kaybı.
Maximum Emniyet için yedeklemeli Kontrol ve Koruma Armatürleri (Üçlü Presostat Grubu, Çift Sıcaklık Probu, Basınç Transmitteri, Yanma Hücre thermocouple Kontrolörü)
Isı transfer yüzeyini arttırarak, Kontrollu Düşük Yanma Sıcaklığı, Düşük Baca Sıcaklığı ve Yüksek Verim (~93%) değerlerinde çalışma imkanı sağlayan Quintet (Beşli) Serpantin Tasarımı.
Buhar Sıcaklığı ve Basıncının bağımsız kontrolları ile sağlanan gerçek Tam Doymuş Buhar Kalitesi. (Sıcaklık Kontrollu Pompa Debisi ile Basınç Kontrollu Brülör Alev Miktarının PID Kumandalı Optimizasyonu.)
Elektronik Oransal Kontrol Modülü ile sağlanan Değişken (30-100%) kapasite aralığında Modülasyonlu Çalışma imkanı.
Tüm proses girdilerinin otomatik olarak ölçülerek kontrol ve takibini sağlayan Süper Kontrol Düzeni. (Buhar Debi, Su Tüketim, Gaz Tüketim Ölçümleri. İletkenlik, Sertlik ve pH Ölçüm Kontrol seçenekleri.)
Peak çekişlerde hattı kısarak aşırı basınç düşümünü engelleyen PLC Kontrollu Pnömatik Modülasyonlu (strok<3 sn.) Çıkış Vanası.
Yüksek Basınçlı (>30 bar), Üç Silindirli, arıza durumunda ünitenin çalışmaya devam etmesini sağlayan Çift Besi Suyu Pompası tasarımı.

H2000 Spesifikasyonları
Buhar Kapasitesi
2.000
kg/sa.
Buhar Isı Gücü
1.160.000
kcal/sa.
Buhar Isı Gücü
1.349
kWh.
Buhar İşletme Basıncı
04-10 (12)
bar.
Brülör Gücü
1500
kW.
Ünite Su Hacmi
240,0
It.
Serpantin Yüzeyi
32,0
m².
Yakıt Tüketim(NG-LNG-LPG)
1.480
kWh.
Yakıt Bağl. (Gaz:300 mbar)
R2''
inch.
Buhar Bağlantı
R2½"
inch.
Egzost Bağlantı
¢500
mm.
Elektrik Bağl. 380-400/50/3
15,0
kW.
Ünite Ağırlık(~)
2.400
kg.
Boyutlar(G X D X Y)
150*290*180
cm.
H2500 Spesifikasyonları
Buhar Kapasitesi
2.500
kg/sa.
Buhar Isı Gücü
1.450.000
kcal/sa.
Buhar Isı Gücü
1.686
kWh.
Buhar İşletme Basıncı
04-10 (12)
bar.
Brülör Gücü
1.875
kW.
Ünite Su Hacmi
300,0
It.
Serpantin Yüzeyi
40,0
m².
Yakıt Tüketim(NG-LNG-LPG)
1.850
kWh.
Yakıt Bağl. (Gaz:300 mbar)
R2½"
inch.
Buhar Bağlantı
R2½"
inch.
Egzost Bağlantı
¢500
mm.
Elektrik Bağl. 380-400/50/3
18.0
kW.
Ünite Ağırlık(~)
2.900
kg.
Boyutlar(G X D X Y)
165*320*200
cm.
H3000 Spesifikasyonları
Buhar Kapasitesi
3.000
kg/sa.
Buhar Isı Gücü
1.740.000
kcal/sa.
Buhar Isı Gücü
2.023
kWh.
Buhar İşletme Basıncı
04-10 (12)
bar.
Brülör Gücü
2.250
kW.
Ünite Su Hacmi
360,0
It.
Serpantin Yüzeyi
48,0
m².
Yakıt Tüketim(NG-LNG-LPG)
2.220
kWh.
Yakıt Bağl. (Gaz:300 mbar)
R3''
inch.
Buhar Bağlantı
R3''
inch.
Egzost Bağlantı
¢600
mm.
Elektrik Bağl. 380-400/50/3
21,0
kW.
Ünite Ağırlık(~)
3.400
kg.
Boyutlar(G X D X Y)
180*320*220
cm.
H3500 Spesifikasyonları
Buhar Kapasitesi
3.500
kg/sa.
Buhar Isı Gücü
2.030.000
kcal/sa.
Buhar Isı Gücü
2.360
kWh.
Buhar İşletme Basıncı
04-10 (12)
bar.
Brülör Gücü
2.625
kW.
Ünite Su Hacmi
420,0
It.
Serpantin Yüzeyi
56,0
m².
Yakıt Tüketim(NG-LNG-LPG)
2.590
kWh.
Yakıt Bağl. (Gaz:300 mbar)
R4''
inch.
Buhar Bağlantı
R4''
inch.
Egzost Bağlantı
¢600
mm.
Elektrik Bağl. 380-400/50/3
24,0
kW.
Ünite Ağırlık(~)
3.950
kg.
Boyutlar(G X D X Y)
210*320*260
cm.
H4000 Spesifikasyonları
Buhar Kapasitesi
4.000
kg/sa.
Buhar Isı Gücü
2.320.000
kcal/sa.
Buhar Isı Gücü
2.698
kWh.
Buhar İşletme Basıncı
04-10 (12)
bar.
Brülör Gücü
3.000
kW.
Ünite Su Hacmi
480,0
It.
Serpantin Yüzeyi
64,0
m².
Yakıt Tüketim(NG-LNG-LPG)
2.960
kWh.
Yakıt Bağl. (Gaz:300 mbar)
R4''
inch.
Buhar Bağlantı
R4''
inch.
Egzost Bağlantı
¢600
mm.
Elektrik Bağl. 380-400/50/3
27,0
kW.
Ünite Ağırlık(~)
4.450
kg.
Boyutlar(G X D X Y)
210*360*260
cm.
