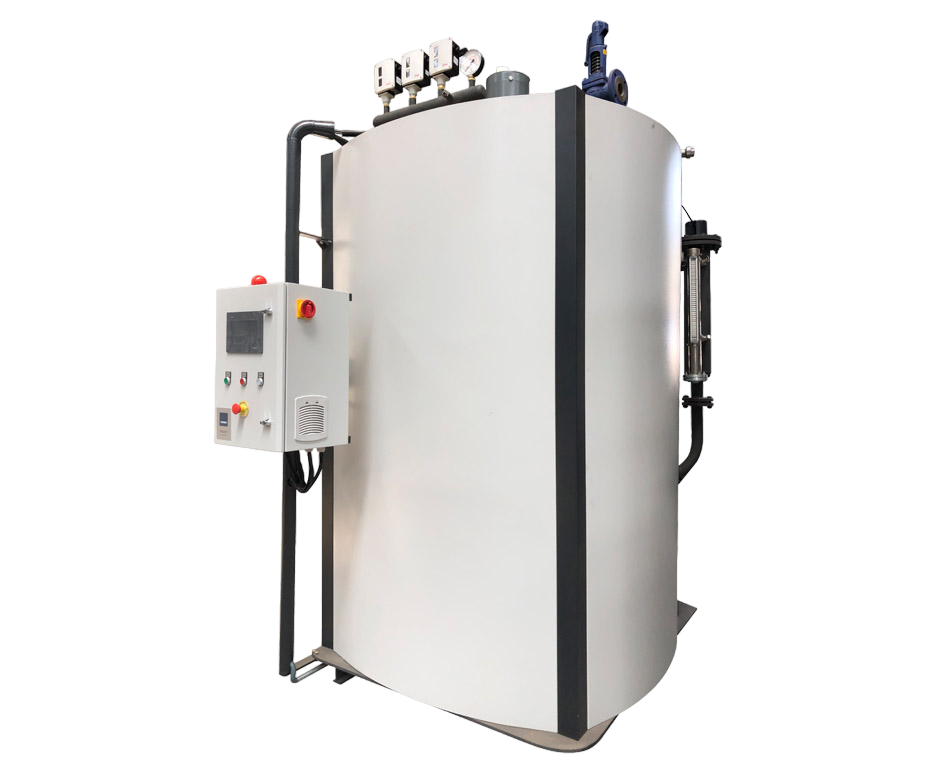

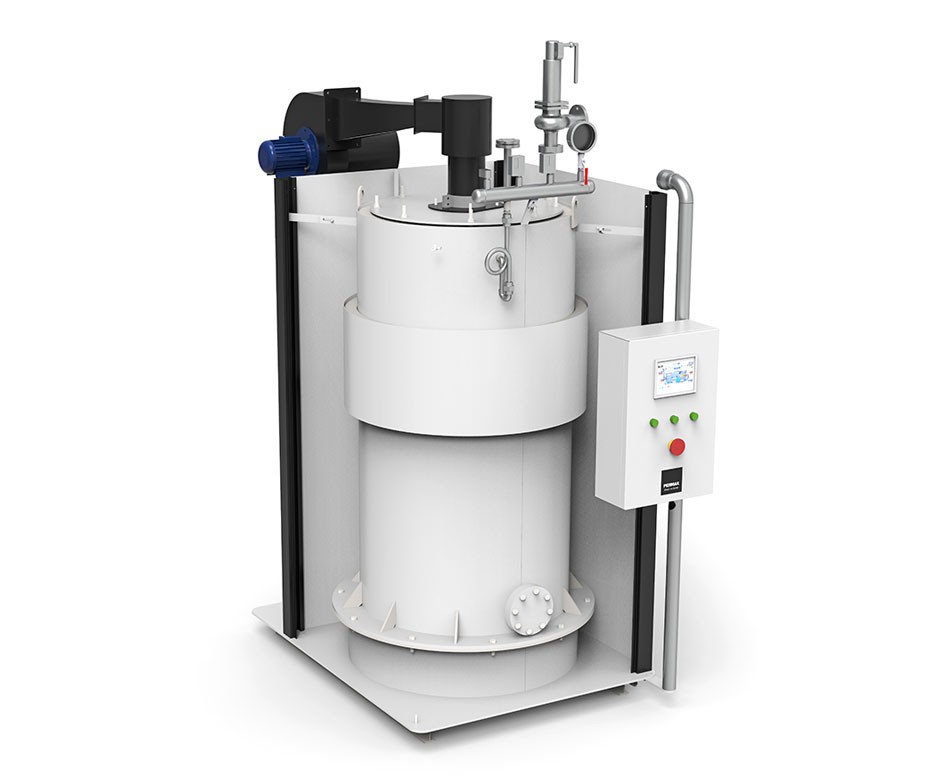

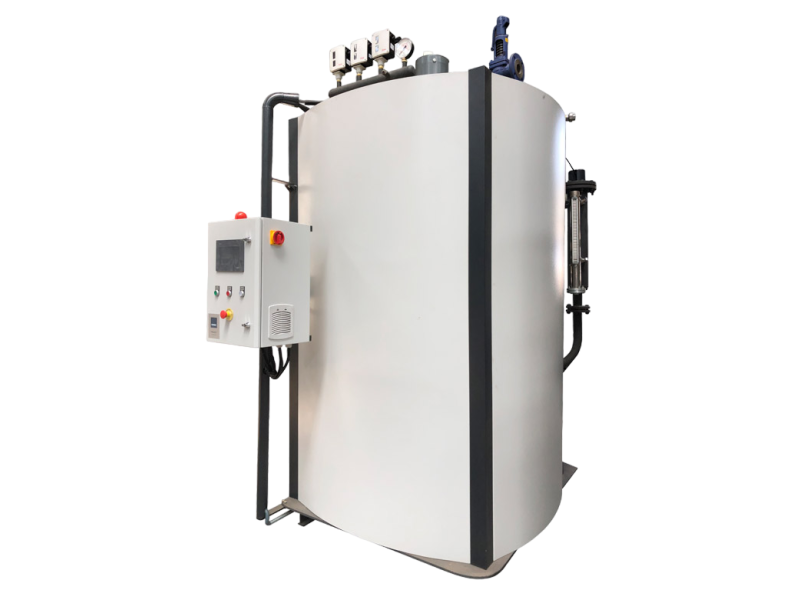

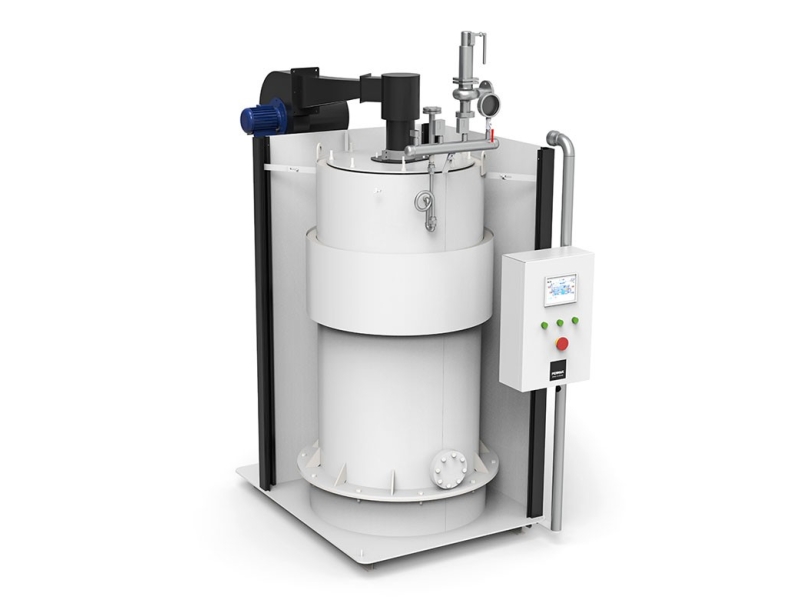

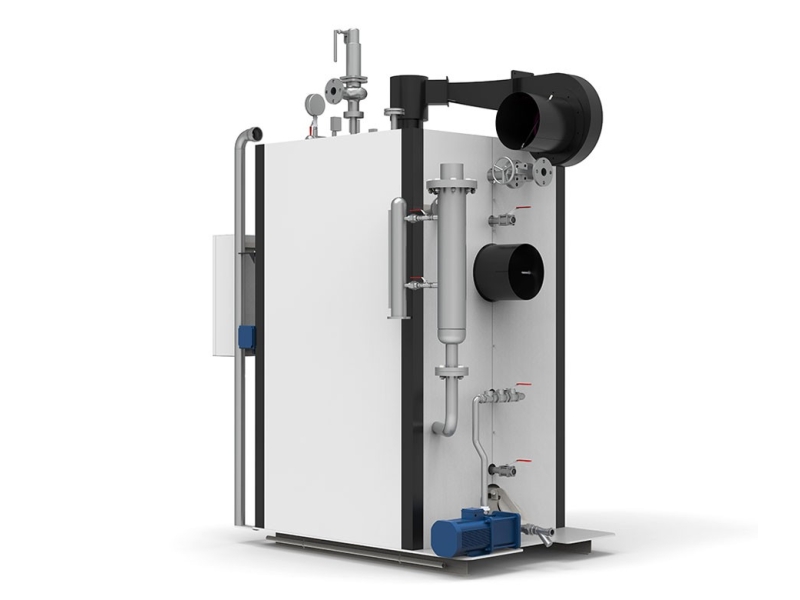

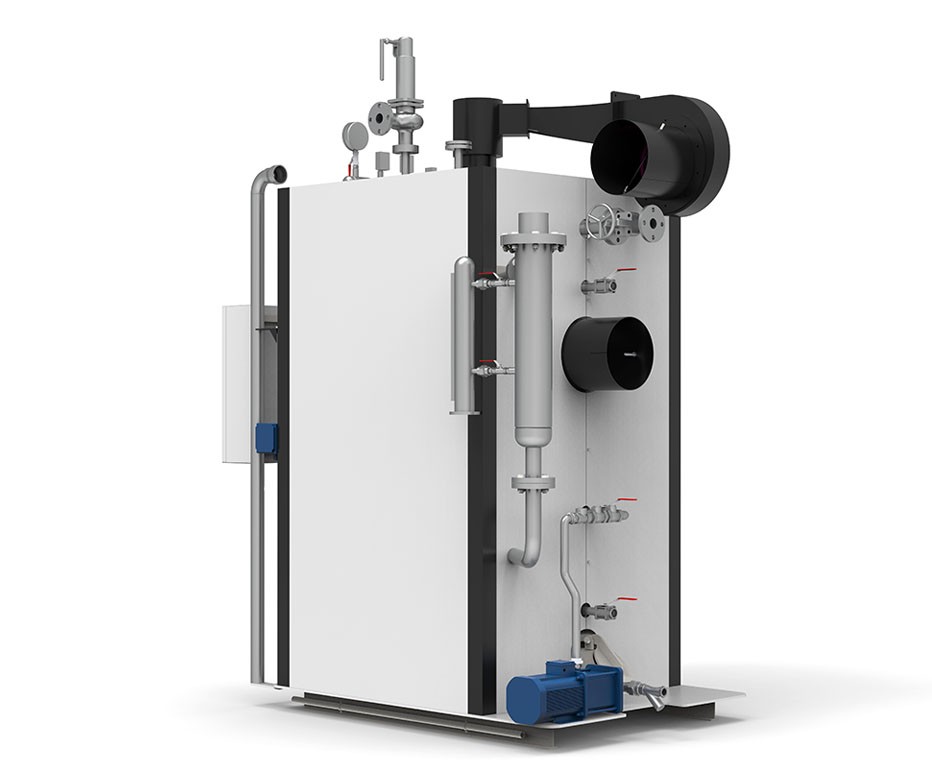

Duman Borulu M Serisi Buhar Jeneratörü

Duman Borulu Buhar Jeneratörü

M Serisi

Buhar Jeneratörü
KATALOĞU İNDİR
  • Orta Kapasiteli (150-1.000 kg/sa.) ve Yüksek Basınçlı (4-8 bar) buhar üretimi için tasarlanmış, Tam Emniyetli, Alev Duman Borulu Dikey Tasarım.
  • Yüksek Verimli Çalışma Sistemi. (Verim:>91,5% ort. Baca Gazı Sıc.:<250⁰C, NOx:<60 ppm.)
  • Patlama hasar (ölüm vb.) riski taşımayan Düşük Su Hacimli Dizayn. “97/23EC Kategori III&IV: V(lt.)*P(bar)<3.000”
  • Uluslararası normlara (97/23EC) uygun şekilde P kalite saç ve boru kullanımı için tasarlanmış Ağır Hizmet Tipi Gövde Konstrüksiyonu.
  • Tüm proses parametrelerinin hassas takip ve kontrol edilebildiği PLC Kontrol Modülü.
  • Sıcaklık ve basınç parametrelerinin kontrolü ile sağlanan Çift Kademeli veya Modülasyonlu (50-100%) Çalışma Sistemi.
  • Tam yanma sağlayan, Gazyolu Donanımı (300 mbar) ve Gaz Sızdırmazlık Modülü ile akuple Oransal Kontrollu Beck Tipi Brülör Grubu (Flam vb.)
  • Uluslararası standartlara uygun seçilen kumanda/kontrol armatürlerinin (Schnedier, Omron vb.) toplandığı normlara uygun Kontrol Paneli.
  • Olumsuz dış etkenleri (su kesilmesi, baca tıkanması vb.) kontrol eden Dijital Hata İndikatörü.
  • Kontrol ve Emniyet Elemanlarının (Basınç Presostatları, Basınç ve Sıcaklık Transmitterleri, Emniyet Ventili, Pompa) yedeklemeli kullanıldığı Fail Proof Tasarım.
  • Düşük su hacimlerinde yüksek ısı transfer yüzeyi sağlayan, alev duamn borularının gömüldüğü Ceketli Gövde tasarımı.
  • Yanma havasını kontrol ederek cebri akış sağlayan Harici Fan Modülü.
  • Yanma hücresinde ısı transfer yüzeyini arttırarak ısıl gerilmeleri minimize eden Çoklu Alev Duman Boru demeti.
  • Düşük su hacmine bağlı kısa (˂12-15 dak.) start süresi ile sağlanan Enerji Tasarrufu.
  • Peak çekişlerdeki basınç düşümünü önleme amaçlı tasarlanmış Oransal Kontrollu Pnömatik Çıkış Vana Modülü obsiyonu.
  • İş başlangıcı sistemin otomatik olarak rejime girmesini sağlayan Pnömatik Start Vana Grubu.
  • İş bitimi sistemin otomatik Dip Blöf işlemini yaparak kapanmasını sağlayan Stop Selenoid Vana Grubu.
  • Besleme su seviyesi ile proses sıcaklıklarını kontrol eden gövdeye bağlı Buhar Tumu.
  • Yüksek basınçlı, uluslarrası standartlara uygun (Grundfos vb.) Inline tip Dikey Besi Suyu Pompası.
  • Operasyon tüketimlerinin takibi için sisteme elektronik Buhar, Su, Gaz Debimetre ilave olanağı.
  • Sistem girdilerinin kontrolü için elektronik İletkenlik, Sertlik ve pH Kontrol Modül ekleme imkanı.
  • TSEK, TUV Kalite Sertifikaları. Gazmer Onay Belgesi.


Yüksek kapasiteli CPU ve 7” Dokunmatik Ekran kullanımı ile sağlanan Benzersiz Proses Takibi ve Kullanım Kolaylığı.
Maximum Emniyet için yedeklemeli Kontrol ve Koruma Armatürleri (Üçlü Presostat Grubu, Çift Sıcaklık Probu, Basınç Transmitteri, Gaz Sıkışmasına karşı Patlama Kapağı.)
Tüm proses girdilerinin otomatik olarak ölçülerek kontrol ve takibini sağlayan Süper Kontrol Düzeni. (Buhar Debi, Su Tüketim, Gaz Tüketim Ölçümleri. İletkenlik, Sertlik ve pH Ölçüm Kontrol seçenekleri.)
Ocak Yüzeyi ve Alev Duman Borularının birlikte kullanılması ile rakiplerine kıyasla daha yüksek (+30%) Isı Transfer Yüzeyi ile sağlanan Yüksek Verim ve Tam Doymuş Buhar Kalitesi.
Çift Ceket arasında kullanılan minimum su hacmi ile sağlanan çok kısa Start-Up Süresi, Düşük Dip Blöf Kayıpları ve Emniyet Normlarına Uyum.

M150 Spesifikasyonları
Buhar Kapasitesi (Tsu:100°C.)
150
kg/sa.
Buhar Isı Gücü
87.000
kcal/sa.
Buhar Isı Gücü
101
kWh.
Buhar İşletme Basıncı
6,0-8,0
bar.
Brülör Gücü
112-140
kW.
Yakıt Tüketim(NG-LNG-LPG)
111
kWh.
Ünite Su Hacmi
90
It.
Buhar Bağlantı
R1''
inch.
Egzost Bağlantı
Ø200
mm.
Yakıt Bağlantı(Gaz:300 mbar)
R½"
inch.
Elektr. Bağl. 380-400/50/3
1,50
kW.
Net Ağırlık
475
kg.
Ana Gövde Boyutlar (GXDXY)
Ø62
cm.
Boyutlar(G X D X Y)
80*125*210
cm.
M300 Spesifikasyonları
Buhar Kapasitesi (Tsu:100°C.)
300
kg/sa.
Buhar Isı Gücü
174.000
kcal/sa.
Buhar Isı Gücü
202
kWh.
Buhar İşletme Basıncı
6,0-8,0
bar.
Brülör Gücü
225-280
kW.
Yakıt Tüketim(NG-LNG-LPG)
222
kWh.
Ünite Su Hacmi
180
It.
Buhar Bağlantı
R1½"
inch.
Egzost Bağlantı
Ø250
mm.
Yakıt Bağlantı(Gaz:300 mbar)
R¾"
inch.
Elektr. Bağl. 380-400/50/3
1,50
kW.
Net Ağırlık
700
kg.
Ana Gövde Boyutlar (GXDXY)
Ø73
cm.
Boyutlar(G X D X Y)
100*155*230
cm.
M600 Spesifikasyonları
Buhar Kapasitesi (Tsu:100°C.)
600
kg/sa.
Buhar Isı Gücü
348.000
kcal/sa.
Buhar Isı Gücü
405
kWh.
Buhar İşletme Basıncı
6,0-8,0
bar.
Brülör Gücü
450-950
kW.
Yakıt Tüketim(NG-LNG-LPG)
445
kWh.
Ünite Su Hacmi
360
It.
Buhar Bağlantı
R2'''
inch.
Egzost Bağlantı
Ø250
mm.
Yakıt Bağlantı(Gaz:300 mbar)
R1''
inch.
Elektr. Bağl. 380-400/50/3
2,50
kW.
Net Ağırlık
1,200
kg.
Ana Gövde Boyutlar (GXDXY)
Ø95
cm.
Boyutlar(G X D X Y)
125*165*240
cm.
M1000 Spesifikasyonları
Buhar Kapasitesi (Tsu:100°C.)
1000
kg/sa.
Buhar Isı Gücü
580.000
kcal/sa.
Buhar Isı Gücü
674
kWh.
Buhar İşletme Basıncı
6,0-8,0
bar.
Brülör Gücü
750-950
kW.
Yakıt Tüketim(NG-LNG-LPG)
740
kWh.
Ünite Su Hacmi
600
It.
Buhar Bağlantı
R2½"
inch.
Egzost Bağlantı
Ø300
mm.
Yakıt Bağlantı(Gaz:300 mbar)
R1¼''
inch.
Elektr. Bağl. 380-400/50/3
3,00
kW.
Net Ağırlık
1.900
kg.
Ana Gövde Boyutlar (GXDXY)
Ø116
cm.
Boyutlar(G X D X Y)
150*185*280
cm.
