Silindir Ütüler

Baraban makinasında, ısıtılan silindirler genel olarak dönen silindirlerdir. Sizdeki makinada da durum böyledir.

Buhar silindire girer ve kondens bir buhar başlığı – kömür (rotary joint) aracılığı ile tahliye edilir. Kondens, normal olarak sabit bir sifondan dışarıya tahliye edilir.

Silindir yüzeyinde, doğru sıcaklığı muhafaza edebilmek için buhar basıncı hassas olarak kontrol edilmeli ve kondens oluşur oluşmaz tahliye edilmelidir.

Dönen bir silindirin içerisindeki kondensin karakteristiğine etki eden birçok faktör vardır:

Silindirin çapı,
Makinanın hızı,
Kondens miktarı
Kondens filminin silindir içerisindeki derinliği,

gibi.

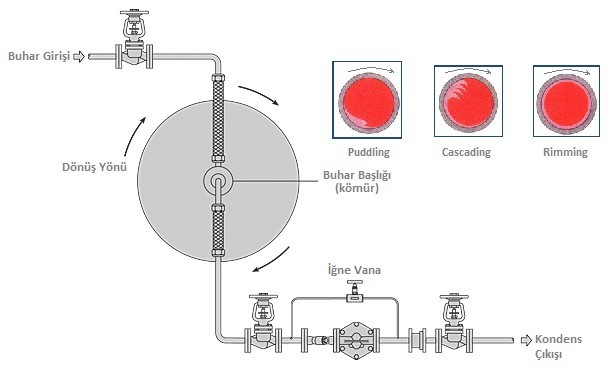

Bu faktörlere bağlı olarak silindir içindeki kondens “puddling”, “cascading” veya “rimming” şeklinde davranır.

Sabit Silindir Puddling

Cascading Rimming

Silindir içindeki sifonlar, genel olarak “Puddling” ve “Cascading” şeklindeki kondensi tahliye etmede başarılı olur.

Daha hızlı makinelerde “Rimming” durumunda sifonla kondensi sıyıramadığı için silindirlerde su kalır ve bu durumda silidirler ısınamaz.

Bu nedenle operatörler makinaların dönme hızını düşürmek zorunda kalırlar.

Yavaş çalıştırılan makinalarda üretim miktarı düşmesi işletmeyi zarara uğratmaktadır.

Baraban gibi hızlı dönen silindirlerde makinalarda sifon tüpü vasıtasıyla silindirde yoğuşan akışa yardımcı olmak için büyük miktarda itme buharına ihtiyaç duyulmaktadır.

İşte bu durumlarda by-pass hattına konacak iğne valf ile süpürme işlemi yapılarak kesin tahliye sağlanacaktır.
