Kurutma Makinalarındaki Kondens Tahliye Problemleri

Grup Kondenstoplama (İki Serpantine Tek Kondenstop Bağlanması)

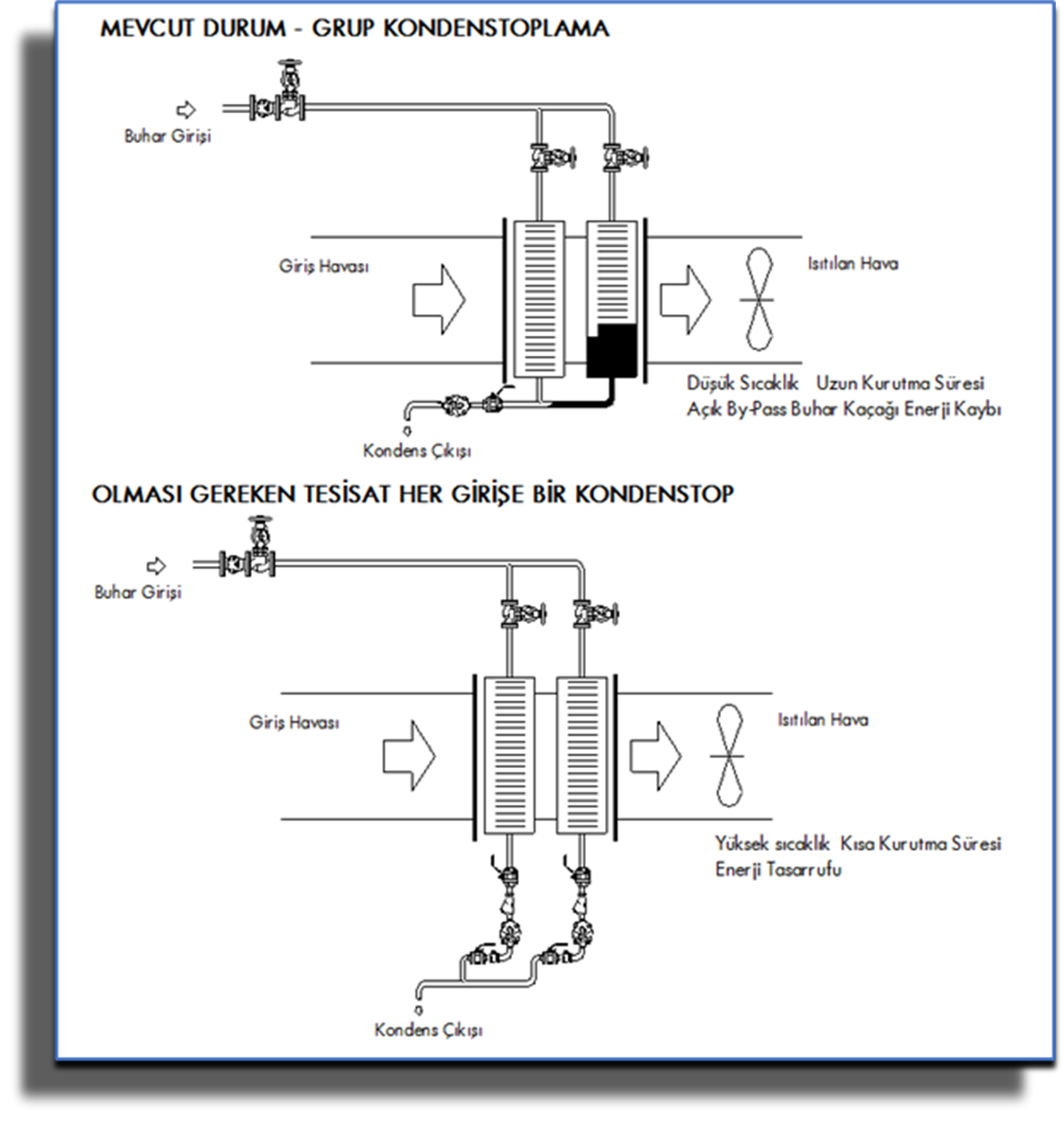

Bazı işletmelerde, kurutma makinalarında iki serpantin girişi olmasına rağmen çıkışları birleştirilerek tek kondenstopa bağlanmaktadır. Bu şekilde bağlanmış olan kondenstoplar, ancak her iki serpantinden aynı anda kondens gelmesi durumunda kondens tahliyesi yapabilir. Fakat serpantinlerden birinden buhar gelmesi durumunda kondenstop kapatacağı için diğer serpantinde kondens tahliye edilemeyerek birikecek ve öncelikle sağlıklı ve hızlı bir ısınma olamayacaktır. Bu kondens birikmesine bağlı olarak biriken kondens büyük bir şiddetle kondenstopa vurmasından dolayı flanş contalarını patlatıp kondenstopun buhar kaçırmasına neden olacaktır.

Daha detaylı olarak açıklamak gerekirse; Örnek olarak, kanatlı boru bobinlerinden oluşan bir ısı eşanjörünü düşünün. Serpantinler, tek bir hattan gelen buhar ile ısıtılır. Tüm makine parçasını bir bütün olarak düşünmek mümkün olsa da yoğuşan kondens drenajı açısından her bir bölüm, yoğuşmayı toplayan ayrı bir ısı değiştiricidir. Oluşan kondens miktarı, serpantinler arası yük farklılıkları nedeniyle bölümden bölüme farklılık gösterir.

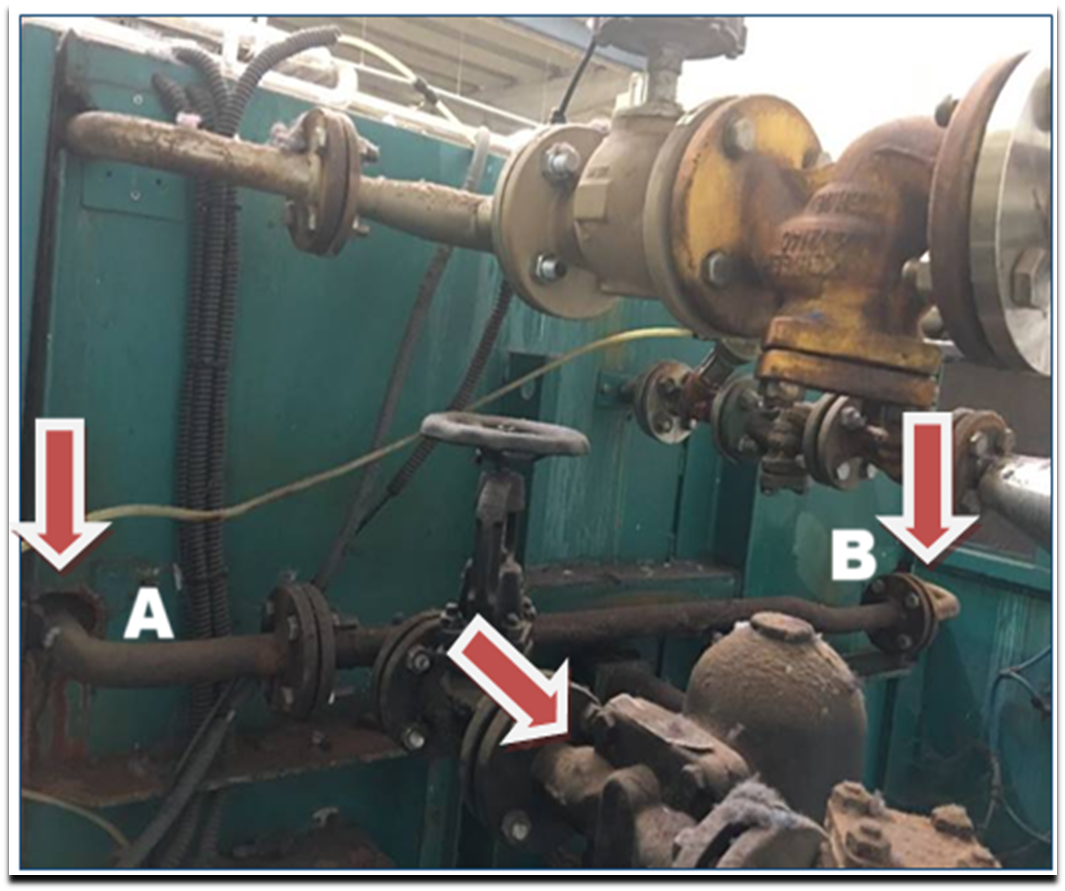

İlk serpantine (B) daha soğuk ürün geldiği için tipik olarak daha yüksek yüke sahiptir, emişten dolayı buharın hızı daha fazladır ve bu nedenle görece yüksek bir basınçtadır. Bu durumda diğer serpantin (A) daha düşük yüke sahiptir ve diğer serpantine göre biraz daha düşük basınçla serpantine girecektir. Böyle bir durumda, ilk serpantinin çıkış basıncı son serpantinin çıkış basıncından daha fazla olacağı için bir “kısa devre” oluşturacaktır.

Bu kısa devre hâlini de şöyle açıklayabiliriz; Farklı basınçlardaki farklı serpantin veya makinaların drenaj noktaları bir tek kondenstopa bağlandığında, en yüksek basınca sahip makina (bu durumda A Serpantini) diğerinin kondens akışını engelleyecektir. Kondens tahliyesine en fazla ihtiyacı olan serpantinler (bu durumda B) koç darbesi oluşturacaktır.

Koç darbesi etkisi çok büyüktür ve kondenstoplarınızın bozulmasına sebep olur. Kaçıran kondenstoplar da kondens tankınızın “şişmesine” aynı zamanda besi suyu pompalarınızın arızalanmasına neden olacaktır. Tüm bu nedenlerden dolayı, serpantinlere ayrı ayrı birer kondenstop takılması gerekmektedir.
